VFD para Bombas: Inversores para Bombas de Pressão Constante

Feito para bombas, não adaptado a elas

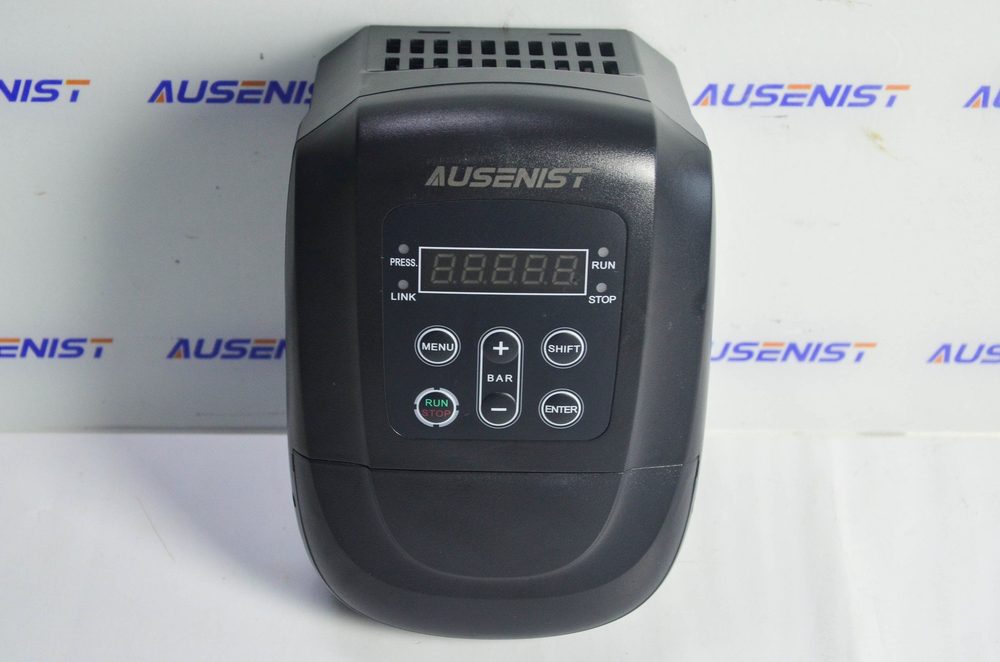

A documentação do AU620 descreve um inversor projetado para gerenciar o desempenho de uma bomba d'água nas condições que um sistema de abastecimento de água realmente apresenta. Seu conjunto de recursos publicado é específico para bombas: proteção contra perda de fase, sobrecarga, sobretensão e subtensão; reinício automático quando a energia e a água retornam; proteção inteligente anticongelamento e antiferrugem; desligamento automático em caso de falta de água ou ruptura de tubulação; e compatibilidade com motores síncronos de ímã permanente e assíncronos — uma máquina para dois tipos de motor. O AU820 e o M820 em formato backpack publicam o mesmo conjunto de recursos em um invólucro IP54 que se monta na própria bomba.

Controle multi-bomba com mestre duplo

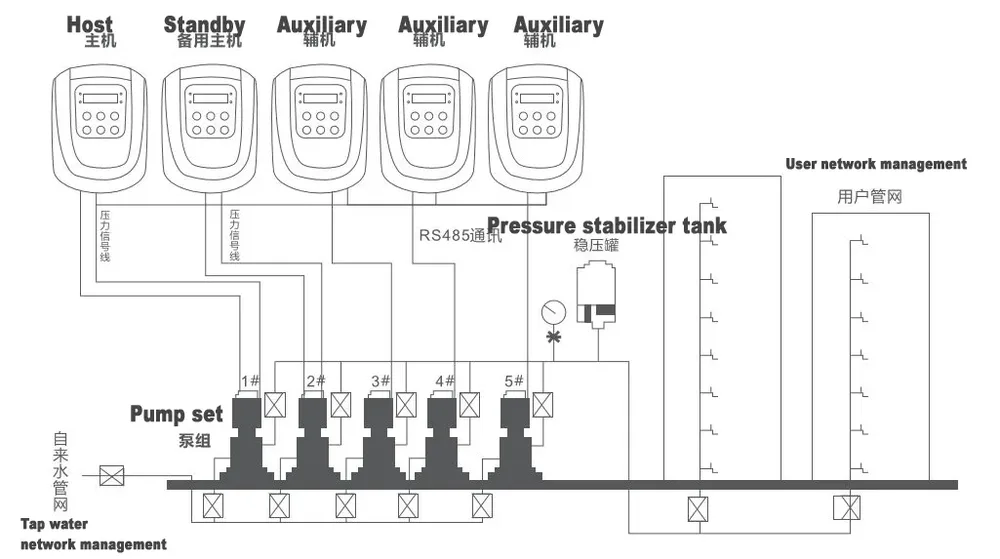

Para conjuntos de reforço, a arquitetura de sistema documentada importa mais do que qualquer inversor individual. No sistema AU620, o inversor mestre lê a pressão da rede de tubulação e controla os inversores auxiliares por um link RS485 extensível — um mestre pode controlar até quatro auxiliares. O mestre monitora cada auxiliar em tempo real: se um auxiliar falhar, ele é ignorado e o próximo parte; se o mestre falhar, o mestre de reserva assume automaticamente. Mestre e auxiliares também podem alternar em rotação temporizada para que as bombas se desgastem uniformemente. O YS620 publica o mesmo conceito de mestre duplo, com dois mestres e até quatro auxiliares em sua documentação de seleção.

Classificações publicadas — classe AU620

Modo de controle	Controle V/F
Torque de partida	0.5 Hz / 100%
Faixa de velocidade / precisão	1:100; precisão de manutenção de velocidade ±1.0% (AU620)
Capacidade de sobrecarga	150% da corrente nominal por 60 s; 180% por 1 s
Tensão de entrada	220 V CA ±15% e 380 V ±15%, modelos monofásicos e trifásicos
Frequência de saída	0–200 Hz (AU620)
Entradas de pressão	Manômetro remoto 0–10 V; transdutor de pressão 4–20 mA (AU620)
Funções de proteção	Parada por falta de água com tentativas de reinício automático temporizadas; parada por alarme de alta pressão; operação automática de economia de energia em carga leve
Ambiente	−10 °C a +40 °C; umidade ≤95% HR sem condensação; altitude abaixo de 1,000 m (derating acima)

A tabela de seleção do YS620 publica modelos de 0.75 kW a 7.5 kW em versões monofásico-entrada/trifásico-saída 220 V e trifásico 380 V, com a mesma saída de 0–200 Hz e faixa de velocidade 1:100. Para conjuntos de reforço de pressão constante especificamente, consulte a VFD para bomba de reforço página; para bombas de poço e furo, a inversor de frequência para bomba submersível página; e para os formatos selados IP54/IP65, a VFD para bomba à prova d'água página. O bombeamento solar é uma linha separada — os inversores solares para bomba.

Perguntas frequentes

Quantas bombas um sistema pode operar?

Na documentação do AU620, um inversor mestre controla até quatro inversores auxiliares por RS485, com um mestre de reserva capaz de assumir. O YS620 documenta dois mestres mais até quatro auxiliares. Para conjuntos maiores, envie a quantidade de bombas com sua consulta e pergunte qual configuração pode ser oferecida.

O inversor protege contra funcionamento a seco?

Sim, conforme documentado: se a pressão da tubulação cair abaixo do valor de falta de água definido, o sistema para automaticamente, tenta novamente após um período definido e permanece parado se a pressão não se recuperar — protegendo a bomba contra funcionamento em vazio.

Quais sensores de pressão são suportados?

A interface periférica publicada do AU620 aceita um sinal de manômetro remoto (0–10 V) e um transdutor de pressão (4–20 mA), além de entradas digitais e analógicas programáveis.
