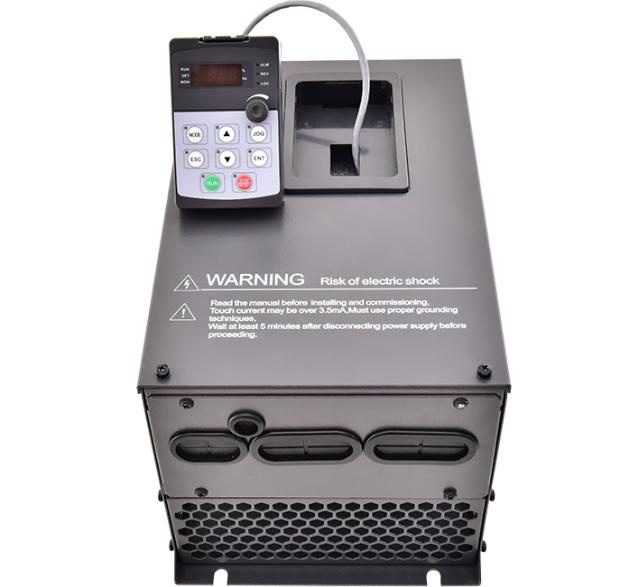

Inversor de alto desempenho AU720

Especificação publicada

Tensão de entrada	Classe 380 V ±15% (faixa real 323–437 V); classe 220 V ±15% (187–253 V) (AU720)
Saída	0 V até a tensão de entrada, trifásica
Faixa de potência	0.75–500 kW (AU720)
Modos de controle	Controle V/F; controle vetorial sem sensor (SVC); controle vetorial de fluxo com realimentação de PG (FVC)
Frequência máxima	Modo de baixa frequência 0–500 Hz; modo de alta frequência 0–3,200 Hz (AU720)
Frequência de chaveamento	0.8–16 kHz, ajustada automaticamente com as características da carga (AU720)
Torque de partida	0.25 Hz/150% (SVC); 0 Hz/180% (FVC) (AU720)
Faixa de velocidade / estabilidade	1:200 e ±0.5% (SVC); 1:1000 e ±0.02% (FVC) (AU720)
Capacidade de sobrecarga	150% da corrente nominal de saída por 1 min; ajuste automático da portadora com a carga (AU720)
Funções integradas	AVR, velocidade em 16 passos via função PLC simples, frenagem por injeção de CC, controle jog, controle de estol por sobretensão/subcorrente, limite e controle de torque, restrição de subtensão, RS485 Modbus
Unidade de frenagem	Integrada em 18.5 kW e abaixo (documentação da série AU720: unidade de frenagem padrão em 18.5 kW e abaixo)
Grau de proteção / ambiente	IP20; −10 °C a +40 °C; umidade abaixo de 95% UR sem condensação; altitude abaixo de 1,000 m

Onde o AU720 se posiciona

O AU720 fica acima do simples AU320 (somente malha aberta, até 11 kW) e ao lado do EV510 na faixa publicada. A combinação documentada do AU720 é: alto torque de partida sem encoder (150% a 0.25 Hz em SVC), um modo em malha fechada na mesma série (FVC) e um modo de alta frequência publicando saída até 3,200 Hz. Seu escopo documentado são seus números publicados; o perfil da empresa na plataforma nomeia separadamente soluções de setor para elevação, bombas de água, elevadores e HVAC. Compare os modos nas páginas de alto desempenho e malha fechada páginas.

Funções integradas em profundidade

Além dos principais modos de controle, a documentação do AU720 lista um conjunto de funções integradas que vale conhecer na hora da especificação: operação em múltiplas velocidades predefinidas até 16 velocidades por meio de sua função PLC simples ou entradas digitais, frenagem por injeção de CC, operação jog, regulação automática de tensão, controle de estol por sobretensão e sobrecorrente, limite e controle de torque em modo vetorial, e uma função de restrição de subtensão para redes baixas ou instáveis. Sua lista de proteções abrange sobrecorrente, sobretensão, subtensão, falha de módulo, relé térmico eletrônico, superaquecimento, curto-circuito, perda de fase na entrada e na saída, anormalidades de parâmetros do motor e falhas de memória interna.

AU720 ou EV510?

As duas séries de desempenho se sobrepõem em seus envelopes publicados. O AU720 publica o envelope mais amplo — até 500 kW e 3,200 Hz no modo de alta frequência — e o conjunto de funções integradas mais completo; o EV510 publica granularidade de modelos mais fina em potências pequenas (a partir de 0.4 kW), mais classes de tensão (até 1140 V) e uma família documentada de placas PG (placas de entrada diferencial, resolver e entrada OC). Envie uma consulta abrangendo o regime, informe os dados da aplicação junto com ela e solicite que a série aplicável seja informada na cotação.

Perguntas frequentes

Qual é a diferença entre os dois modos de frequência do AU720?

A documentação publica dois modos de saída: um modo de baixa frequência de 0–500 Hz e um modo de alta frequência de 0–3,200 Hz. O modo é uma escolha de configuração — informe a aplicação em sua consulta e solicite que o modo seja abordado na cotação.

O AU720 consegue acionar um conjunto de bombas?

O conjunto de funções documentado do AU720 é o conjunto de controle geral listado nesta página; o controle mestre/auxiliar de múltiplas bombas é a especialidade documentada das linhas de bombas — veja o inversor de frequência para bomba página.

A unidade de frenagem está incluída?

A documentação do AU720 afirma que uma unidade de frenagem é integrada em 18.5 kW e abaixo. Acima disso, solicite que a configuração de frenagem para o modelo seja informada na cotação.
