Lea esto primero: qué describe “monofásico”
Modelos AU320 de entrada monofásica (tabla publicada)

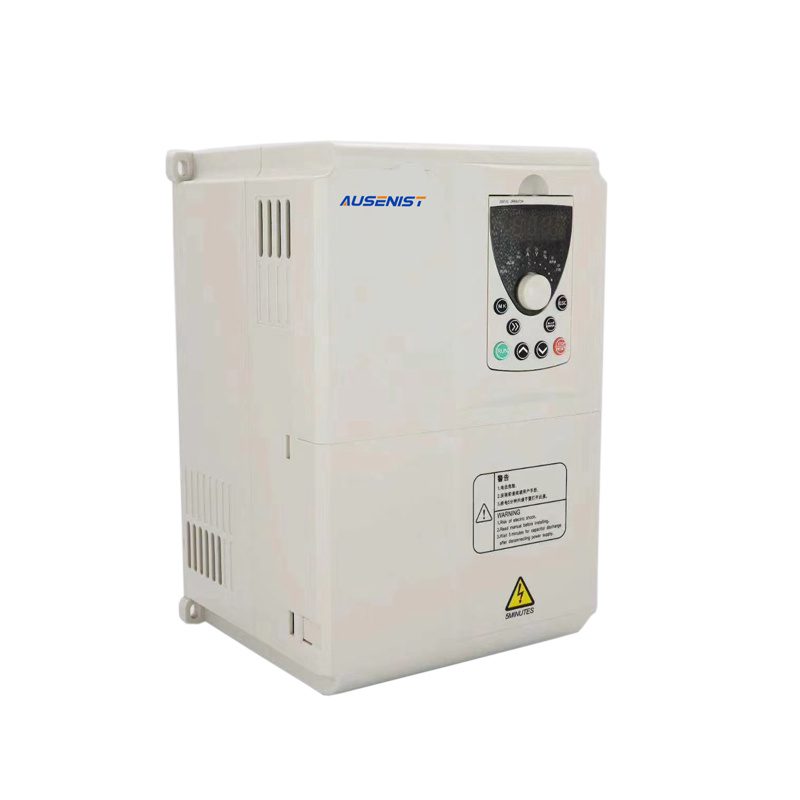

La serie AU320 publica filas de modelos dedicadas a entrada monofásica (el sufijo S1), junto con sus filas S3 y G3 de entrada trifásica. Las filas AU320 S1 aceptan CA monofásica 200–240 V, 50/60 Hz (con un rango de entrada MPPT de CC 150–400 V también publicado) y entregan salida trifásica 0–240 V a 0–400 Hz.
| Modelo | Valor nominal publicado |
|---|---|
| AU320-0.75S1 | 0.75 kW — corriente de salida 3.8 A |
| AU320-1.5S1 | 1.5 kW — corriente de salida 7 A |
| AU320-2.2S1 | 2.2 kW — corriente de salida 9 A |
| AU320-3.0S1 | 3.0 kW — corriente de salida 13 A |
| AU320-4.0S1 | 4.0 kW — corriente de salida 15 A |
| AU320-5.5S1 | 5.5 kW — corriente de salida 20 A |
Los modos de control del AU320 son control V/F y control vectorial en lazo abierto, con PID integrado, función PLC simple, entradas analógicas duales y un conjunto de protecciones publicado que cubre sobrecorriente, sobretensión, sobrecarga, pérdida de fase y cortocircuito. La variante AU321 agrega comunicación RS485 Modbus y una unidad de frenado integrada. La serie EV510 también publica clases de modelos monofásicos de 220 V (sus filas S2, listadas desde 0.4 kW), y el inversor para bomba AU620 está documentado en versiones monofásica y trifásica — consulte la página de VFD para bomba página. Para sitios que necesitan salida de 380 V en lugar de 240 V, el Inversor con refuerzo AU400 es la vía de elevación.
Notas de dimensionamiento
- La tabla publicada arriba imprime la corriente de salida junto a la potencia para cada modelo — 3.8 A a 0.75 kW hasta 20 A a 5.5 kW en las filas S1 — y la placa de características de un motor imprime su corriente nominal junto a su potencia.
- La tabla de modelos imprime corriente de salida, no corriente de entrada: solicite la cifra de entrada para el modelo monofásico que se le cotice, y verifique el suministro del sitio y los dispositivos de protección contra ella.
- La práctica de reducción de potencia difiere entre series; indique la corriente de placa de su motor en la consulta y solicite que el modelo para ella se declare en la cotización.
Una nota sobre corriente de entrada y dimensionamiento del suministro
En la parte superior de la tabla S1 del AU320 (5.5 kW, 20 A de salida) la cifra impresa es la corriente de salida; la corriente de entrada monofásica del modelo es una cifra aparte, que debe solicitarse con la consulta para que la alimentación y los aparatos de protección se verifiquen contra el número correcto. Cuando la alimentación no pueda soportar el modelo S1 más grande, esa es una cuestión de suministro que debe resolverse antes de pedir: indique la corriente de alimentación disponible en la consulta y solicite que el modelo aplicable para ella se indique en la cotización.
Preguntas frecuentes
¿Puede un VFD monofásico accionar un motor monofásico?
Los modelos AU320 y EV510 publicados aquí aceptan entrada monofásica y entregan potencia trifásica para motores trifásicos; no están especificados para motores monofásicos. Si su motor es monofásico, contáctenos antes de ordenar para analizar la vía correcta.
¿Cuál es el modelo de entrada monofásica más grande?
El AU320 publica filas de entrada monofásica hasta 5.5 kW (20 A de salida). Para salida de 380 V desde un suministro de 220 V, la gama de refuerzo AU400 cubre 1.5–75 kW.
¿El variador necesita un suministro trifásico para la puesta en marcha?
No. Los modelos AU320 S1 están especificados para una entrada monofásica de 200–240 V; el lado trifásico existe solo entre el variador y el motor.
Envíenos la potencia de su motor y su aplicación
Indíquenos la potencia del motor, la tensión de alimentación en sitio y qué accionará el variador — bomba, ventilador, máquina herramienta o elevador. La cantidad mínima de pedido es 1 pieza en las principales líneas del catálogo, según lo publicado en la tienda de la plataforma; solicite precio y plazo de entrega para su modelo y cantidad para que se indiquen en la cotización. Correo electrónico [email protected] o escríbanos por WhatsApp.
