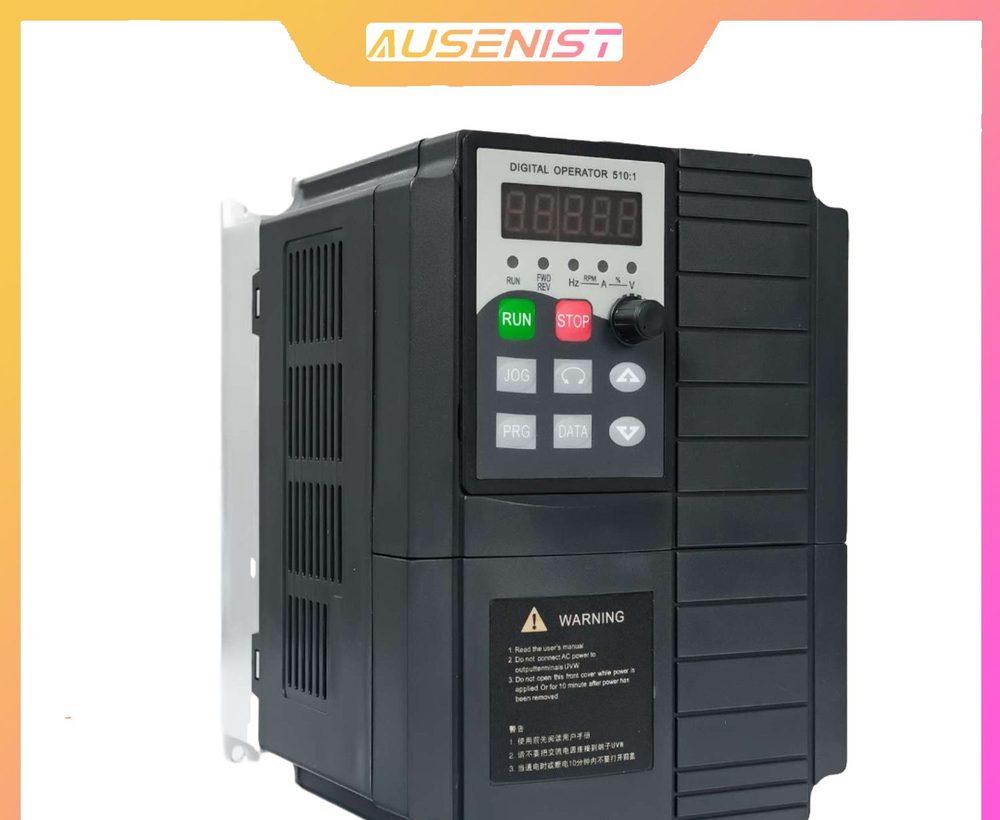

Convertidores de frecuencia para cargas de motor

Dos trabajos de conversión diferentes

Conversión de clase de tensión. La serie AU400 fue desarrollada, en palabras de su propia documentación, para ocasiones en las que falta energía trifásica: toma una entrada monofásica de 220 V y entrega una salida trifásica de 380 V en un rango publicado de 1.5–75 kW, con control vectorial de corriente, de modo que los motores estándar de 380 V pueden funcionar en sitios que solo tienen un servicio monofásico. Las capacidades del AU400 están en la página dedicada de inversores con refuerzo AU400 página.

Conversión de sistema de frecuencia. Los equipos fabricados para un sistema de 60 Hz y los fabricados para un sistema de 50 Hz llevan diferentes frecuencias de placa de características. El catálogo de la empresa lista accionamientos de conversión de 50 Hz/60 Hz —por ejemplo, una línea publicada de convertidores de 0.75–5.5 kW para conversión de 220 V a 380 V en sistemas de 50/60 Hz, y modelos de clase AU400 cuya documentación cubre entrada de 50/60 Hz con frecuencia de salida hasta 500 Hz bajo control V/F. Una consulta de conversión indica la frecuencia de placa de características del motor y la red local, y solicita que el modelo correspondiente se indique en la cotización.

Accionamientos de motor, no convertidores estáticos

Cómo elegir un accionamiento de conversión

• Indique la entrada que realmente tiene: tensión, fases y frecuencia (por ejemplo, 220 V monofásica 50 Hz).
• Indique el motor: su tensión nominal, frecuencia y potencia; la placa de características es la especificación.
• Para conversión con refuerzo (220 V de entrada, 380 V de salida), las clases de sobrecarga publicadas del AU400 son modo G 150 % durante 60 s / 180 % durante 3 s y modo P 120 % durante 60 s / 150 % durante 3 s; la unidad de frenado es incorporada de 1.5–22 kW, opcional a 30–37 kW y externa por encima de 37 kW.
• Para conversión de 50/60 Hz, indique si el motor debe funcionar a su frecuencia de placa de características de forma continua o solo necesita arranque suave a la frecuencia convertida.

Los modelos de entrada monofásica en general —incluidos los modelos compactos AU320 de entrada monofásica— se cubren en la página página de VFD monofásico y los antecedentes sobre cómo interactúa la conversión con las placas de características de los motores están en la guía del blog sobre conversión de frecuencia de 50 Hz / 60 Hz.

Preguntas frecuentes

¿Puedo hacer funcionar un motor de 380 V con un suministro monofásico de 220 V?

Sí, con un inversor con refuerzo: el AU400 toma entrada de 220 V y entrega salida trifásica de 380 V en 1.5–75 kW. El motor se conecta en su configuración trifásica estándar; el accionamiento hace la conversión.

¿Un accionamiento convertidor permitirá que un motor de 60 Hz funcione a 60 Hz con red de 50 Hz?

Sí, en el punto de frecuencia: la frecuencia de salida es un ajuste del accionamiento, independiente de la frecuencia de entrada; un motor de 60 Hz puede alimentarse a 60 Hz desde una red de 50 Hz, dentro de las capacidades publicadas del accionamiento.

¿Un convertidor de frecuencia es lo mismo que un VFD?

En el sentido de accionamiento de motor que se usa aquí, sí: la misma familia de productos. El término “convertidor de frecuencia” en esta página siempre significa un convertidor tipo VFD para cargas de motor, no un convertidor estático de fuente de alimentación.
