VFD haute performance : contrôle vectoriel sans capteur

Les chiffres SVC publiés

Chiffre publié	Valeur
AU720 — couple de démarrage (SVC)	150 % à 0.25 Hz
AU720 — plage de vitesse / stabilité (SVC)	1:200; ±0.5%
AU720 — fréquence de sortie	Mode basse fréquence 0–500 Hz ; mode haute fréquence 0–3,200 Hz
AU720 — surcharge	150 % pendant 1 min ; fréquence porteuse 0.8–16 kHz ajustée automatiquement avec la charge
EV510 — couple de démarrage (SVC)	150 % à 0.5 Hz (type G)
EV510 — plage de vitesse / stabilité (SVC)	1:100; ±0.5%
EV510 — fréquence maximale	Contrôle vectoriel 0–500 Hz ; contrôle V/F 0–500 Hz
EV510 — surcharge (type G)	150 % du courant nominal pendant 60 s ; 180 % pendant 3 s

Ce qui sous-tend les chiffres

La documentation de l'AUD32 décrit son contrôle vectoriel sans capteur comme reposant sur l'identification des paramètres moteur, l'estimation en ligne et l'estimation de flux. Les trois chiffres ci-dessus constituent l'ensemble SVC publié : couple de démarrage à basse fréquence, plage de vitesse, et fidélité du maintien de vitesse lorsque la charge varie (±0.5 % en SVC sur les deux séries). La documentation de l'AU720 décrit son algorithme de contrôle vectoriel de courant comme offrant une forte capacité de charge et une réponse rapide sur une large plage de vitesse, avec limitation et contrôle de couple appliqués automatiquement en mode vectoriel ; l'EV510 décrit un contrôle vectoriel de courant haute performance avec une fonction de traversée d'arrêt instantané qui utilise l'énergie de récupération du moteur pour continuer à fonctionner pendant de courts creux de tension.

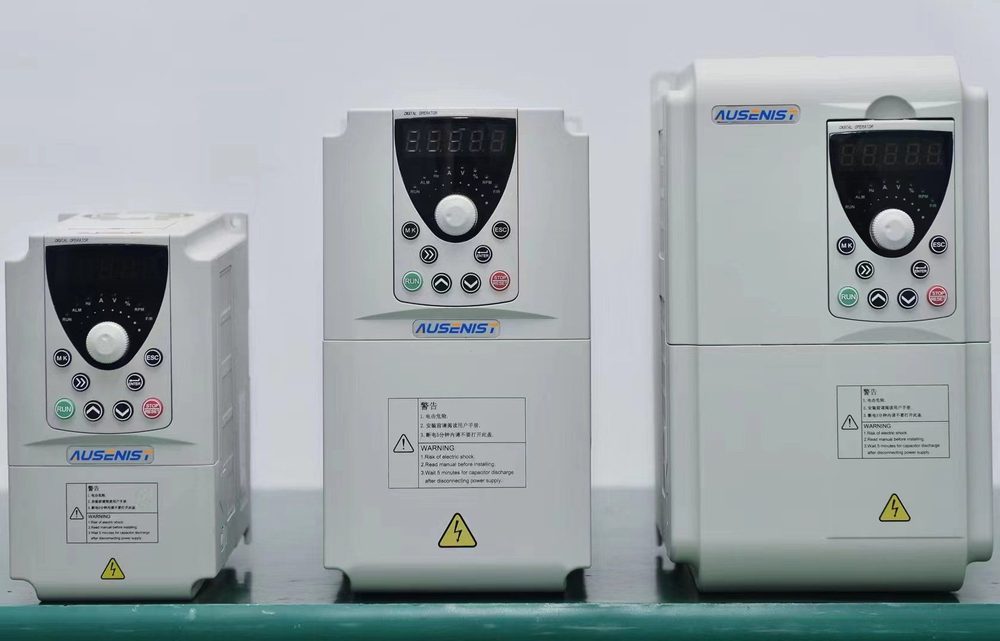

La série JT dans le catalogue de la plateforme de la société (JT300, JT500, JT550, JT580) sont des variateurs à contrôle vectoriel de la même classe de performance — le JT550 est documenté avec des options vectorielles à carte PG — et pour leurs caractéristiques au niveau du modèle, demandez avec votre demande. Le contrôle vectoriel en boucle fermée, le mode qui ajoute un codeur, est couvert sur la page VFD en boucle fermée ; la page AU720 est ici.

Lire les chiffres comme un ingénieur

Trois notes de lecture sur les chiffres SVC publiés. Premièrement, le couple de démarrage est imprimé à une fréquence : le chiffre SVC de l'AU720 est 150 % à 0.25 Hz. Deuxièmement, la plage de vitesse et la précision sont des chiffres imprimés séparés : la documentation SVC de l'AU720 imprime une plage de 1:200 et une précision en régime établi de ±0.5 % comme deux lignes du même tableau. Troisièmement, la surcharge est imprimée comme une paire temps-courant, par série : 150 % pendant une minute sur l'AU720 ; sur le type G de l'EV510, 150 % du courant nominal pendant 60 s et 180 % pendant 3 s. Les chiffres sont imprimés avec les conditions que la documentation leur associe.

Questions fréquentes

Quels chiffres en boucle fermée sont publiés ?

Les chiffres FVC publiés pour l'AU720, et pour le type G de l'EV510, sont : couple de démarrage 180 % à 0 Hz, plage de vitesse 1:1000 et précision en régime établi ±0.02 %, avec une précision de contrôle de couple de ±5 % publiée pour l'EV510. Le niveau de contrôle qu'une application donnée requiert est un point à préciser dans la demande — indiquez le service et demandez que le niveau de contrôle soit traité dans le devis. Voir la page boucle fermée.

Que signifie 150 % à 0.25 Hz en pratique ?

Le chiffre publié de l'AU720 est 1.5 fois le couple nominal à un quart de hertz — vitesse de reptation. Pour une machine spécifique, indiquez son exigence de démarrage dans la demande et demandez qu'elle soit traitée dans le devis.

Ces chiffres sont-ils du marketing ou des spécifications ?

Ce sont des spécifications, imprimées dans les tableaux de spécifications publiés de la série (sections caractéristiques de contrôle de la documentation AU720 et EV510). Pour un modèle spécifique, demandez que ses chiffres soient indiqués dans le devis.
