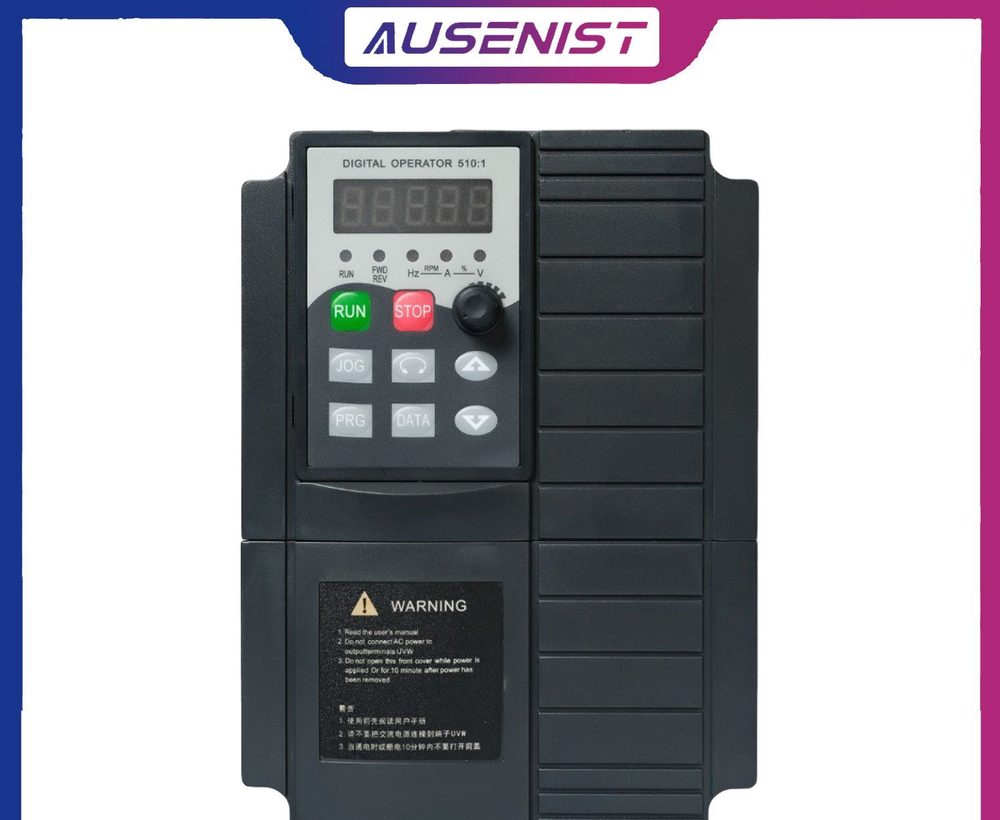

VFD de broche pour machines de gravure et de sculpture

Les voies documentées pour la broche

AU320 pour machines de gravure. Le matériel produit de l'AU320 cite les machines de gravure parmi les exemples d'application qu'il donne pour la série (aux côtés des petites pompes à eau intelligentes, pour d'autres classes de machines). L'enveloppe publiée de l'AU320 est de 0.75–11 kW, contrôle V/F et vectoriel en boucle ouverte, sortie jusqu'à 400 Hz. Sa page est ici.

EV200 pour la sculpture sur bois. La documentation EV200 cite la sculpture sur bois dans sa liste d'applications, et publie un corps compact et étroit — taille d'installation réduite de 30% par rapport aux anciens produits. Son tableau de modèles va de 0.4–5.5 kW sur des entrées monophasées 220 V et triphasées 380 V.

Sortie haute fréquence. L'AU720 publie un mode haute fréquence de 0–3,200 Hz — sujet de la page VFD haute fréquence — tandis que la plage vectorielle de l'EV510 plafonne à 500 Hz.

Ce qu'il faut indiquer dans une demande de renseignements

• Fréquence nominale et vitesse maximale du moteur de broche — les enveloppes de sortie publiées pour les mentionner sont 400 Hz (AU320), 500 Hz (EV200, EV510) et le mode haute fréquence AU720 jusqu'à 3,200 Hz.
• Courant nominal du moteur à sa fréquence de travail, pas seulement ses kilowatts.
• Si le contrôleur de la machine attend une référence de vitesse 0–10 V ou un bus de terrain (Modbus est documenté sur l'AU720/AU321 — voir la VFD Modbuspage).

Adapter le variateur à la broche

Deux valeurs de plaque signalétique sont imprimées pour les moteurs de broche : la fréquence nominale du moteur et son courant nominal à la fréquence de travail. Les enveloppes de sortie publiées sont : AU320 jusqu'à 400 Hz, EV200 et EV510 jusqu'à 500 Hz, et le mode haute fréquence AU720 jusqu'à 3,200 Hz. Concernant le freinage, la documentation EV200 indique que les unités de freinage sont intégrées au-dessus de 3.7 kW (non intégrées à 0.75–2.2 kW), et l'AU321 ajoute une unité de freinage intégrée par rapport à la base AU320 — vérifiez la configuration de freinage du modèle sélectionné par rapport à votre attente de temps d'arrêt.

Enfin, une note de montage : le format documenté de l'EV200 comprend des conduits d'air indépendants et un montage côte à côte. Un format scellé existe également dans le catalogue : l'AU8000, avec une structure entièrement fermée et un indice IP65.

Pour les caractéristiques au niveau du modèle pour un moteur de broche spécifique, envoyez la fréquence nominale du moteur, son courant nominal à la fréquence de travail et sa puissance avec votre demande de renseignements, et demandez que la série et le modèle applicables correspondants soient précisés dans le devis.

Questions fréquentes

Quel variateur pour une broche 2.2 kW, 400 Hz ?

L'AU320 (lignes 2.2 kW à entrée monophasée et triphasée) publie une enveloppe de sortie de classe 400 Hz, et l'EV200 (lignes 2.2 kW dans les deux classes d'entrée) publie une enveloppe de sortie jusqu'à 500 Hz. Envoyez la plaque signalétique de la broche avec votre demande de renseignements et demandez que le courant et le mode de contrôle correspondants soient précisés dans le devis.

Ai-je besoin d'un contrôle vectoriel sur une broche ?

Le contrôle vectoriel en boucle ouverte est un mode de contrôle documenté de l'AU320, aux côtés du contrôle V/F. Pour un usage de broche donné, indiquez l'usage dans votre demande de renseignements et demandez quel mode documenté s'y applique.
