Mini VFD : formats de variateurs compacts et minces

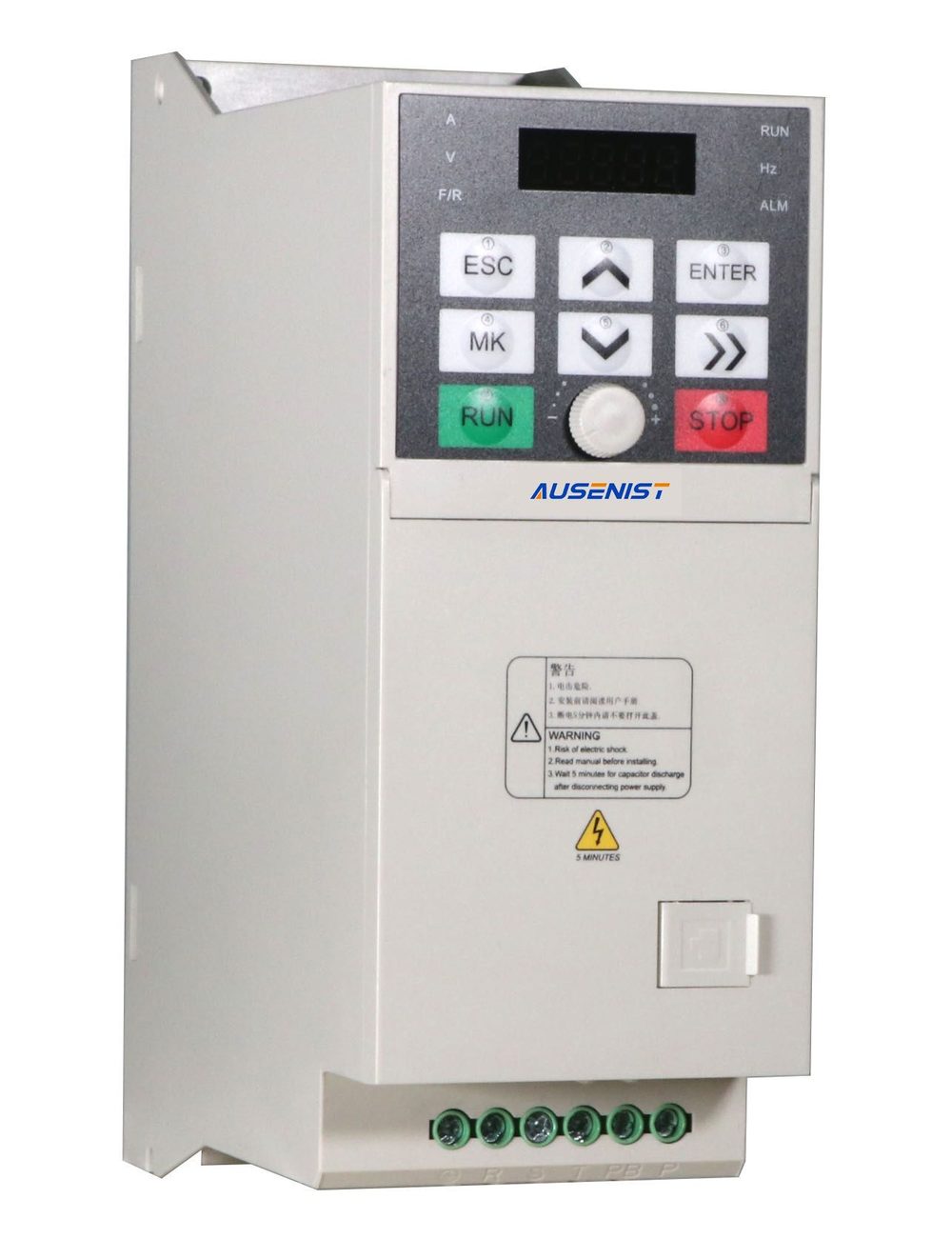

EV200 type compact

La documentation de l'EV200 commence par ses dimensions : une nouvelle conception à corps étroit dont l'encombrement d'installation est réduit de 30 % et le volume de 45 % par rapport aux anciens produits qu'il remplace, avec des conduits d'air droits traversants indépendants permettant d'installer les unités côte à côte — une économie directe d'espace en armoire de distribution. Le tableau de modèles EV200 publié couvre les modèles monophasés 220 V de 0.4 kW à 2.2 kW et les modèles triphasés 380 V de 0.75 kW à 5.5 kW. Le couple de démarrage EV200 atteint 150 % à 0.5 Hz ; les unités de freinage EV200 ne sont pas intégrées à 0.75–2.2 kW et sont intégrées au-dessus de 3.7 kW ; l'ensemble de bornes comprend quatre entrées numériques, une entrée analogique et une sortie relais. Les applications documentées sont les classes de petites machines automatisées : sculpture sur bois, façonnage du verre, remplissage alimentaire, centrifugeuses médicales, lignes de production, équipements électroniques et logistiques et textiles — le même périmètre de petites machines que la VFD de brochepage traite.

AUD32 type mince

L'AUD32 est le variateur au format livre mince : un onduleur haute performance de nouvelle génération avec contrôle vectoriel sans capteur, identification des paramètres moteur et estimation de flux, documenté pour des industries allant de la CVC et du traitement de l'eau au textile et à l'acier. Son résumé produit publie un point de puissance nominale de 0.75 kW avec tension nominale 320–480 V, affichage LCD, modes de contrôle V/F et SVC et une capacité de surcharge de 150 % du courant nominal pendant 60 s, avec une garantie de 18 mois indiquée dans ce résumé produit. Sa documentation de fonctionnalités ajoute un mode d'économie d'énergie pour ventilateurs, une fonction anti-scintillement de tension qui maintient le variateur en fonctionnement à basse fréquence pendant des coupures d'alimentation instantanées allant jusqu'à 2.35 secondes, et jusqu'à 16 réglages de vitesse.

Modèle	Caractéristique publiée
EV200-0004G-S2 / 0007G-S2	0.4 / 0.75 kW — monophasé 220 V ; courant de sortie 2.3 / 4 A
EV200-0015G-S2 / 0022G-S2	1.5 / 2.2 kW — monophasé 220 V ; courant de sortie 7 / 9.6 A
EV200-0007G-T4 / 0015G-T4 / 0022G-T4	0.75 / 1.5 / 2.2 kW — triphasé 380 V ; courant de sortie 2.1 / 3.8 / 5.1 A
EV200-0037G-T4 / 0055G-T4	3.7 / 5.5 kW — triphasé 380 V ; courant de sortie 9 / 13 A
AUD32 (caractéristiques récapitulatives)	0.75 kW ; tension nominale 320–480 V ; LCD ; V/F et SVC ; 150 % du courant nominal pendant 60 s

Les annonces de la plateforme étendent la classe mini sous le tableau EV200 — les modèles mini VFD sont annoncés à partir de 0.2 kW (une annonce de variateur AC mini 0.2–0.75 kW) et une annonce de mini VFD 100 W — pour les machines de puissance fractionnaire. Si votre moteur est inférieur à 0.4 kW, envoyez ses caractéristiques avec la demande et demandez que le modèle applicable soit indiqué dans le devis. Pour la plus petite série entièrement équipée, la AU320 VFD simple page couvre 0.75–11 kW.

Questions fréquentes

Combien d'espace d'armoire l'EV200 permet-il d'économiser ?

La documentation de l'EV200 indique une taille d'installation réduite de 30 % et un volume réduit de 45 % par rapport aux anciens produits, avec un montage côte à côte possible grâce à des conduits d'air indépendants.

Les variateurs compacts peuvent-ils être montés côte à côte ?

Pour l'EV200, oui — la documentation décrit des conduits d'air indépendants, rectilignes de haut en bas, conçus pour une installation côte à côte. Respectez les dégagements publiés de la série lors de l'implantation de l'armoire.

Quel est le plus petit variateur disponible ?

Les annonces de la plateforme incluent des modèles mini VFD à partir de 0.2 kW et une annonce mini de 100 W. Les séries compactes tabulées sur cette page commencent à 0.4 kW (EV200).
