VFD pour CVC : régulation de vitesse des ventilateurs et pompes

Pourquoi la CVC est une application Ausenist documentée

La CVC est l'une des solutions sectorielles citées dans le profil de la société elle-même. La documentation de l'AUD32 de type mince liste la CVC parmi ses industries d'application et décrit un mode d'économie d'énergie dédié aux applications de ventilateurs, dont sa documentation indique qu'il peut économiser plus de 35 % d'énergie en service ventilateur. La documentation de l'EV510 cite les ventilateurs et les pompes parmi ses charges cibles.

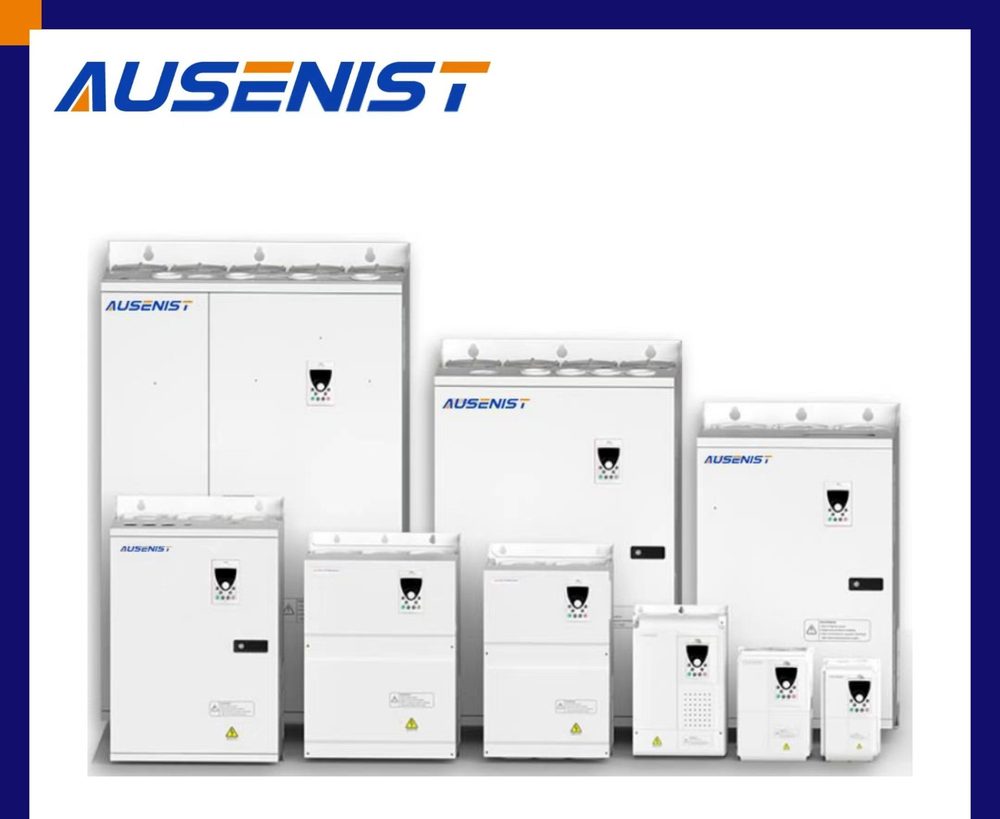

Les séries, avec leurs services documentés

AUD32 type mince	Variateur au format livre mince pour constructeurs d'armoires ; contrôle V/F et SVC ; mode d'économie d'énergie documenté pour les applications de ventilateurs ; entrée nominale 320–480 V
EV510	Variateur vectoriel universel documenté pour ventilateurs et pompes ; classes d'entrée 220/380/480/690/1140 V ; PID intégré documenté

Comportements de contrôle importants dans les bâtiments

• Régulation automatique de tension (AVR) — l'EV510 documente l'AVR : la tension de sortie est maintenue constante automatiquement lorsque la tension du réseau varie dans la plage admissible.
• PID intégré — l'EV510 documente un PID intégré, décrit dans sa documentation comme réalisant un système en boucle fermée à contrôle de procédé ; la fiche produit de l'AU320 mentionne une fonction logicielle PID intégrée ; les lignes de pompes documentent le contrôle PID à pression constante à partir d'entrées de capteur de pression (manomètre 0–10 V, transmetteur 4–20 mA).
• Contrôle de décrochage surtension et surintensité — documenté sur l'EV510, limitant le courant et la tension en fonctionnement.
• Fonctionnement multi-vitesses et préréglé — l'AUD32 publie jusqu'à 16 réglages de vitesse, et l'EV510 publie un fonctionnement à vitesses multi-étages via son PLC intégré ou ses bornes de commande.
• Communications — les interfaces RS485 sont documentées sur l'EV510, avec CANopen et CANlink également listés dans sa documentation ; voir la page VFD Modbus.

Conditions d'installation, telles que publiées

La documentation de l'EV510 spécifie une installation en intérieur à l'abri de la lumière directe du soleil, de la poussière et des gaz corrosifs ou combustibles, une température ambiante de −10 °C à +40 °C (avec déclassement entre 40 °C et 50 °C), une humidité inférieure à 95 % HR sans condensation, et une altitude inférieure à 1,000 m. La ligne étanche IP65 est couverte sur sa propre page. Le dimensionnement et la sélection spécifiques aux ventilateurs sont couverts sur la page VFD pour ventilateurs page.

Questions fréquentes

Un seul variateur peut-il entraîner à la fois un ventilateur et une pompe ?

La documentation de l'EV510 cite les ventilateurs et les pompes parmi ses charges cibles, et l'AUD32 liste la CVC parmi ses industries. Indiquez le type de charge, la puissance du moteur et le service dans votre demande, et demandez que le modèle et le mode de contrôle pour cette charge soient indiqués dans le devis.

Quelle tolérance d'alimentation dois-je prévoir ?

Le résumé produit de l'AUD32 publie une tension nominale de 320–480 V ; l'EV510 publie des plages de tension d'entrée de 380/220 V ±15 % et une plage de fréquence d'entrée de 47–63 Hz. Si l'alimentation de votre site sort des bandes publiées de la série que vous envisagez, indiquez-le dans la demande.

Un modèle CVC dédié est-il nécessaire ?

Aucune série dédiée exclusivement à la CVC n'est publiée. La documentation de l'AUD32 liste la CVC parmi ses industries ; la documentation de l'EV510 cite les ventilateurs et les pompes parmi ses charges cibles. Indiquez votre service de ventilateur ou de pompe dans la demande et demandez quelle série documentée s'y applique.
